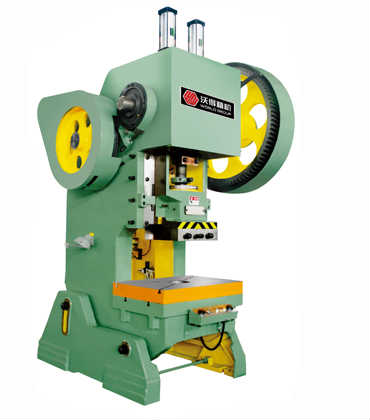

沃得精机J23系列开式可倾压力机

J23系列开式可倾压力机的性能特点
1.此系列压力机采用刚性转键式离合器,  结构简单,操作、维修方便,采用斜齿轮传动,工作平稳、;冲击小、噪音低,J23-25型开式可倾压力机为国内首家将传动档的滑动轴承(即铜瓦)改为滚动轴承的,更改后传动档耐磨损,避免了因铜瓦磨损快而导致齿轮噪音变大。
2.J23-35型开式可倾压力机更是业内独有,国内其他厂家生产的35T压力机的机身基本采用25T压力机的机身,传动档采用铜瓦。唯独我们将机身重新设计,35T机身远重于25T机身(机身强度好),同时采用滚动轴承传动(齿轮噪音小),等同于一般意义上的轻型40T压力机。
3. 80T及以上吨位压力机均采用气动双平衡缸结构,平衡力波动小,平衡了滑块及上模的重量,避免了因上述重量而产生的机床晃动。可以防止传动中齿轮反向受力而造成的撞击与噪声,可以消除连杆与滑块间的间隙,减小受力零件的冲击与磨损;可以防止因制动器失灵或连杆折断时,滑块坠落而产生的事故。


技术参数:
技术参数 单位Unit J23-6.3 J23-10 J23-16 J23-25 J23-35 J23-40 J23-63 JB23-63 J23-80 J23-100 J23-125
滑块公称压力 KN 63 100 160 250 350 400 630 630 800 1000 1250
公称力行程 mm 2 2 2 2.5 3.5 6 6 7 7 7 8
滑块行程 mm 35 45 55 65 80 90 110 110 120 140 150
行程次数快速 times/min 170 145 125
行程次数低速 times/min       55 50 45 50 40 38 38 35
封闭高度 mm 150 180 220 270 290 320 360 390 440 480 500
封闭高度调剂量 mm 30 35 45 55 60 65 80 80 90 100 100
滑块中心线至机距离 mm 110 130 160 200 220 250 260 310 350 380 390
立柱距离 mm 150 180 220 270 280 340 350 420 450 560 550
滑块底面尺寸 左右L×R mm 140 170 200 250 250 300 300 400 430 540 540
前后F×B mm 120 150 180 220 220 260 260 360 360 480 480
模柄孔尺寸 直径 mm 30 30 40 40 40 50 50 50 60 60 60
深度 mm 55 55 60 60 60 70 70 70 75 75 75
工作台尺寸 左右L×R mm 310 370 450 560 610 700 760 860 950 1080 1100
前后F×B mm 200 240 300 370 400 460 480 570 650 710 720
落料孔直径 mm 60 80 100 120 120 150 150 180 200 220 180
工作台板厚度 mm 30 35 40 50 60 65 80 80 100 120 130
最大倾斜角度   45 35 35 30 30 30 20 20 20 15 13
工作台离地面距离 mm 750 730 750 800 815 850 810 850 850 850 860
外形尺寸 左右L×R mm 780 900 1150 1345 1460 1721 1810 1958 2060 2404 2504
前后F×B mm 620 665 847 950 1058 1335 1350 1500 1715 1790 1790
mm 1503 1658 1910 2130 2225 2488 2740 2868 3290 3625 3715
地脚螺拴距离 左右L×R mm 530 610 780 920 1020 1060 1180 1300 1360 1550 1710
前后F×B mm 314 394 450 600 650 750 850 920 1010 1130 1110
电动级功率 KW 0.75 1.1 1.5 2.2 4 5.5 5.5 7.5 7.5 11 11
重量 Kg 400 576 1085 1780 2650 3540 4550 5500 7390 10800 12035
