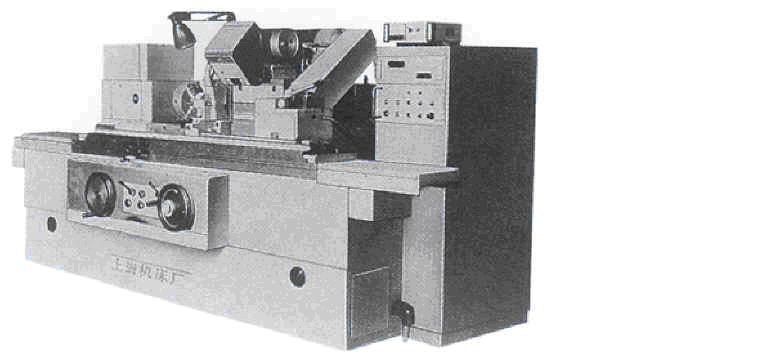

主要技术规格及参数：
主要规格
|
最大磨削直径×最大磨削长度 |
φ320×1000mm |
加工范围
|
中心高 |
180mm | |
|
顶尖距 |
1000mm | |
|
可磨外圆直径 |
用中心架 |
最小φ8mm、最大φ60mm |
|
|
不用中心架 |
最小φ8mm、最大φ320mm |
|
可磨内圆直径 |
用中心架可夹直径 |
最小φ30 mm、最大φ125mm |
|
|
不用中心架 |
最小φ16mm、最大φ125mm |
|
可磨工件最大重量 |
150Kg | |
砂轮架
|
砂轮尺寸 |
最大φ400×50×φ203mm |
|
|
磨耗至φ280×50×φ203mm |
|
砂轮线速度 |
35、17.5m/s |
|
砂轮主轴转速 |
1680、840r/min |
|
最大移动量（包括快速移动量） |
241mm |
|
快速进退量 |
50mm |
|
砂轮架回转角度 |
+30°，-20° |
|
手轮一转砂轮架移动量 |
1mm |
|
手轮一格砂轮架移动量 |
粗0.005mm |
|
|
精0.001mm |
|
自动周期进给 |
无 |
|
自动切入进给 |
无 |
|
砂轮修整和补偿进给 |
手动 |
|
手动最小进给量 |
0.001mm |
内圆磨具
|
砂轮尺寸 |
最大 |
φ50×25×φ13 | |
|
|
最小 |
φ15×20×φ5 | |
|
主轴转速 |
10000、15000r/min | ||
机床电机总功率 7.96KW
机床外形尺寸和净重
|
长×宽×高 |
3340×1670×1650mm |
|
净重 |
4800Kg |
机床装箱尺寸和毛重
|
长×宽×高 |
3380×2400×2000mm |
|
毛重 |
6600Kg |
工作精度：
出厂合格标准（JB/T9914-1999）
|
MG1432B |
|
P1磨削顶尖间试件的精度： |
|
①长试件精度 |
|
a)圆度：0.002mm |
|
b)直径的一致性：0.005mm |
|
试件尺寸：φ75×750 |
|
②短试件的圆度：0.0005mm |
|
试件尺寸：φ60×200 |
|
P2卡盘上磨短试件外圆的精度： |
|
圆度：0.002mm |
|
试件尺寸：φ60×30 |
|
P3卡盘磨短试件内圆的精度： |
|
圆度：0.002mm |
|
试件尺寸：φ60×100 |
|
试件表面粗糙度： |
|
P1长试件Ra0.04μm |
|
短试件Ra0.01μm |
|
P2;Ra0.02μm |
|
P3;Ra0.04μm |
